¿Qué tipos existen de mangueras Hidráulica?
No todas las mangueras hidráulicas están diseñadas para las mismas condiciones de trabajo. La diferencia entre una manguera trenzada, espiralada, textil o termoplástica está principalmente en su construcción, material y refuerzo, factores que determinan su comportamiento frente a presión, temperatura, movimiento, flexión y ambiente.
Para ingeniería y mantenimiento, seleccionar una manguera no consiste simplemente en reemplazar la anterior. La decisión debe partir de las condiciones reales de operación.
Principales tipos de mangueras hidráulicas

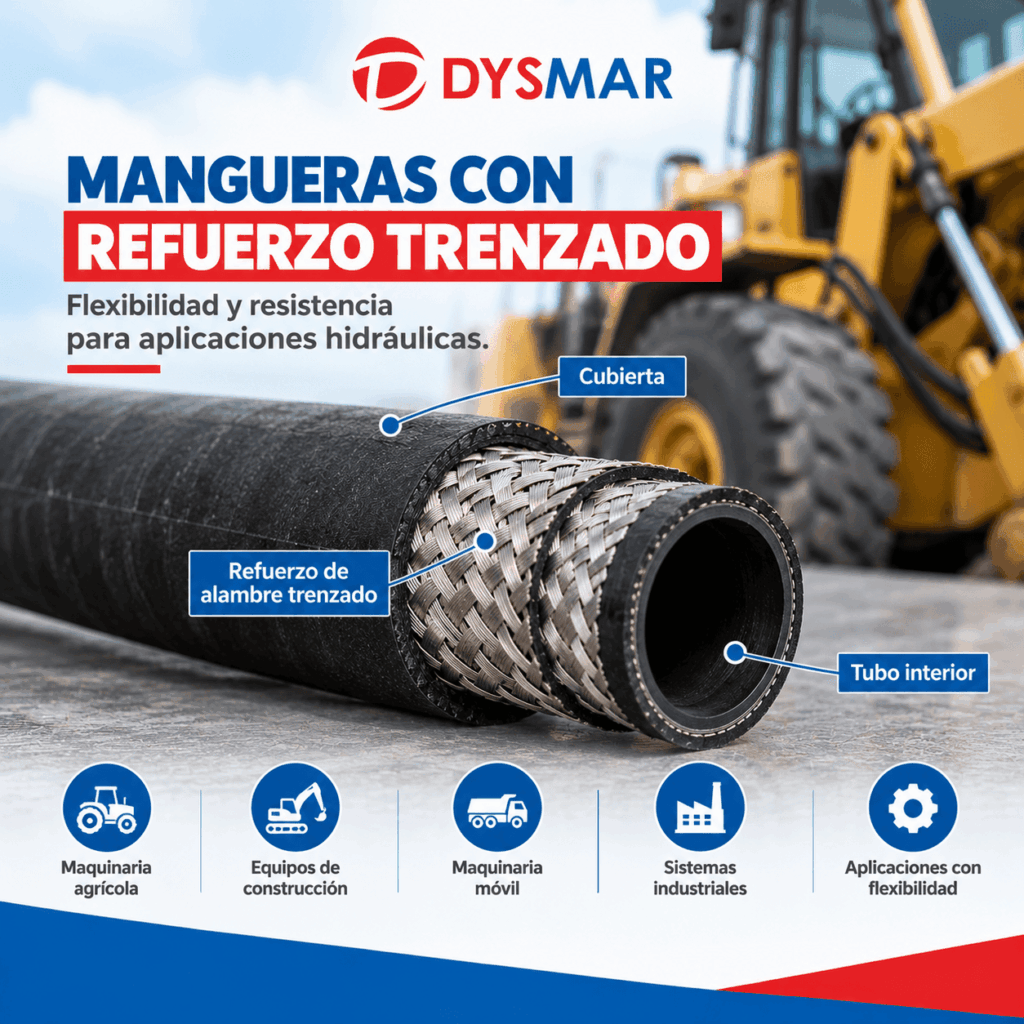

Mangueras con alambre trenzado
Utilizan una o más capas de alambre trenzado como refuerzo. Son comunes en aplicaciones hidráulicas donde se requiere combinar resistencia a la presión y flexibilidad.
Dentro de esta familia se encuentran construcciones asociadas a referencias como SAE 100R1, SAE 100R2, EN 853 1SN y EN 853 2SN, dependiendo del producto.
Se utilizan en maquinaria agrícola, equipos de construcción, maquinaria móvil y diferentes sistemas hidráulicos industriales.

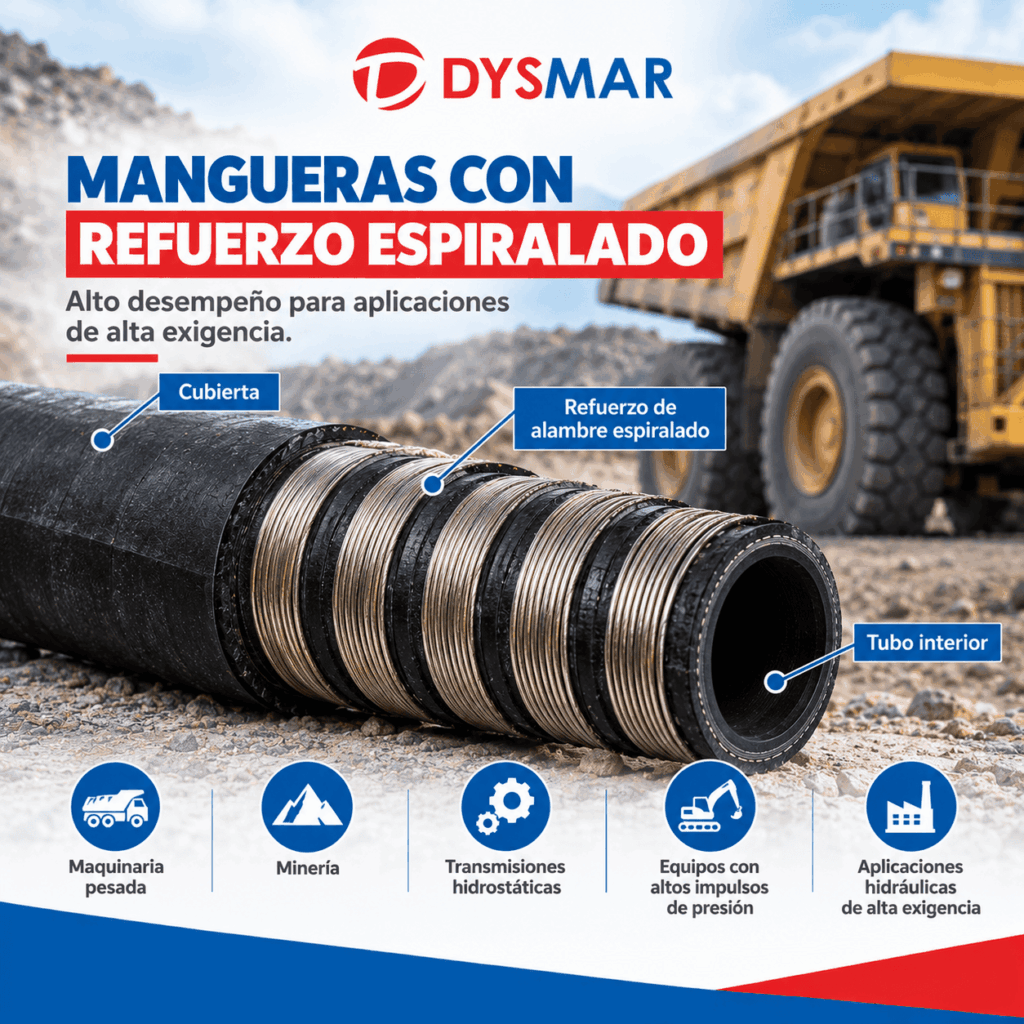

Mangueras con alambre espiralado
Su refuerzo está formado por capas de alambre dispuestas en configuración espiralada. Se emplean en aplicaciones hidráulicas de mayor exigencia, especialmente cuando existen altas presiones o condiciones dinámicas severas.
Entre las designaciones que pueden encontrarse están EN 856 4SP, EN 856 4SH, SAE 100R13 y SAE 100R15.
Son habituales en determinadas aplicaciones de maquinaria pesada, minería y equipos sometidos a elevados impulsos de presión.
Mangueras con refuerzo textil
Utilizan fibras textiles como elemento de refuerzo. Su aplicación depende de la construcción específica y de las condiciones de servicio indicadas por el fabricante.
No debe asumirse que una manguera con refuerzo textil sirve para cualquier aplicación de baja presión: la presión, temperatura, fluido y aplicación deben verificarse en la ficha técnica.

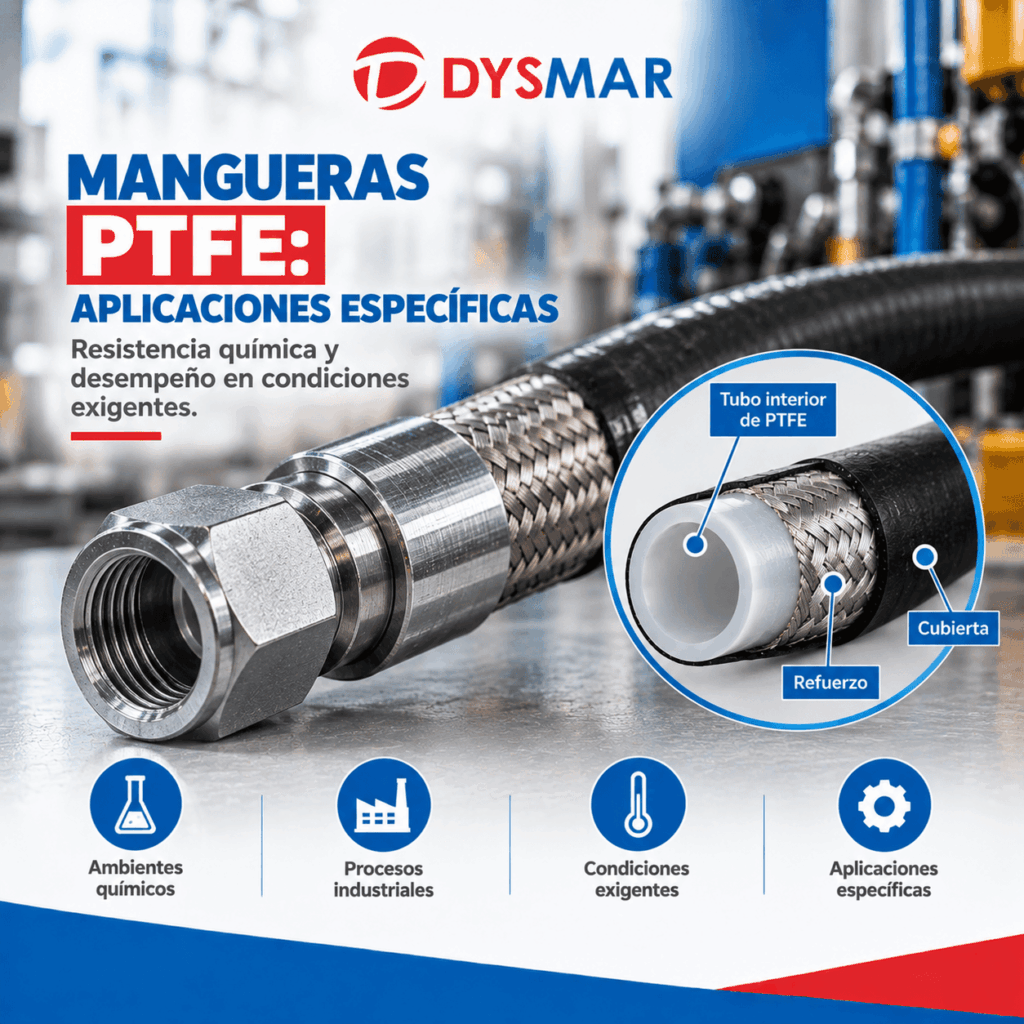

Mangueras PTFE
Son una alternativa especializada. El tubo interior de PTFE puede resultar adecuado para determinadas condiciones de compatibilidad química y temperatura.
No deben considerarse un reemplazo universal de las mangueras hidráulicas convencionales. Su selección requiere revisar fluido, temperatura, presión, conexiones y condiciones de servicio.

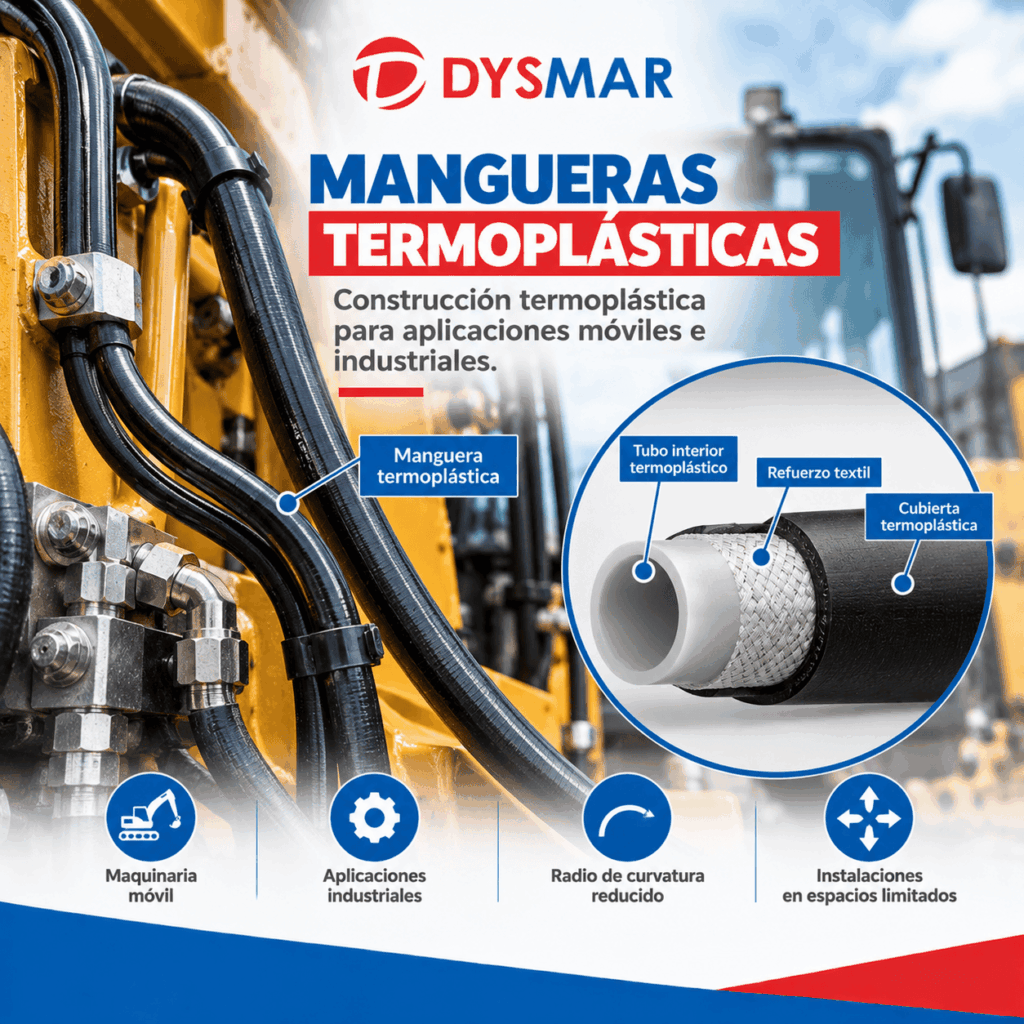

Mangueras termoplásticas
Utilizan materiales termoplásticos en su construcción y diferentes configuraciones de refuerzo según el producto.
Pueden encontrarse en aplicaciones móviles, agrícolas, de construcción y otras instalaciones donde determinadas características de flexibilidad, peso o configuración resulten adecuadas.
Una referencia conocida es SAE 100R7, pero la designación por sí sola no reemplaza la revisión de las especificaciones del fabricante.
¿Cómo elegir el tipo correcto de manguera hidráulica?
Para seleccionar correctamente una manguera hidráulica, conviene revisar estas variables:
| Variable | Qué debe comprobarse |
|---|---|
| Presión | Presión de trabajo y condiciones dinámicas |
| Temperatura | Temperatura del fluido y del ambiente |
| Fluido | Compatibilidad del tubo interior con el fluido |
| Refuerzo | Trenzado, espiralado, textil u otra construcción |
| Movimiento | Flexión, vibración y movimiento durante el ciclo |
| Radio de curvatura | Radio mínimo permitido por el fabricante |
| Ambiente | Abrasión, humedad, temperatura y agentes externos |
| Conexiones | Tipo, tamaño y compatibilidad de los terminales |
| Dimensiones | Diámetro y longitud necesarios |
Por eso, códigos como SAE 100R1, R2, R7, R13 o R15 no deben interpretarse simplemente como niveles de presión. Identifican determinadas construcciones o especificaciones y deben comprobarse junto con la documentación del producto.
¿Cómo debe seleccionarla un ingeniero?
Supongamos que se necesita reemplazar una manguera de una excavadora. Conocer únicamente el diámetro y la longitud de la manguera anterior no es suficiente.
Antes de definir el reemplazo conviene responder:
- ¿Cuál es la presión de trabajo?
- ¿Qué fluido circula por la línea?
- ¿Qué temperatura alcanza?
- ¿La manguera permanece fija o se mueve durante la operación?
- ¿Qué radio de curvatura permite la instalación?
- ¿Existe riesgo de abrasión?
- ¿Qué conexiones utiliza?
- ¿Qué especificación aparece marcada en la manguera?
Con esta información se puede determinar la construcción y especificación adecuada.
Error frecuente
Uno de los errores más comunes en mantenimiento es copiar la manguera anterior sin verificar la aplicación.
Una manguera puede tener el diámetro correcto y, aun así, ser inadecuada por presión, temperatura, fluido, movimiento, radio de curvatura o conexiones.
Conclusión
Las mangueras hidráulicas pueden diferenciarse por su material, construcción y tipo de refuerzo. Las trenzadas, espiraladas, textiles, termoplásticas y especializadas responden a diferentes condiciones de operación.
Para ingeniería y mantenimiento, la pregunta correcta no es simplemente “¿qué manguera es?”, sino:
¿Qué presión, temperatura, fluido, movimiento, ambiente, radio de curvatura y conexiones debe soportar el conjunto?
A partir de estas variables se puede seleccionar una manguera de forma técnicamente fundamentada.
